    BXD防爆动力配电箱
  • 产品名称:BXD防爆动力配电箱
  • 发布时间:2022-05-25
  • 产品型号:
  • 产品外观:查看大图
  • 产品概述
    一、BXD防爆动力配电箱适用范围:
    1、适用于爆炸性气体环境1区、2区危险场所;
    2、适用于IIA、IIB、IIC级爆炸性气体环境;
    3、适用于可燃性粉尘环境20区、21区、22区;
    4、适用于温度组别为T1-T6的环境;
    5、适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、设施等爆炸性危险环境;
    注:要求ⅡC级时请注明。要求带漏电功能请注明。

    二、产品特点:
    1、本产品外壳采用铝合金压铸成型,表面经高速抛丸后粉末静电喷塑,外形美观;
    2、本产品为复合型防爆结构,开关箱采用隔爆型结构,母线箱及接线箱采用增安型结构;
    3、采用模块化设计,各种回路可以自由组合;
    4、内装高分断小型漏电断路器或塑壳式漏电断路器,通过操作防爆客体外的手柄而实现分合;
    5、本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好;
    6、具有过载、短路、缺相、漏电保护功能;
    7、所有紧固件均采用抗强腐蚀的304不锈钢材质;
    8、布线方式,钢管或电缆、防爆软管均可;
    9、可根据用户要求特殊定制;

    三、技术参数:
    1、防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIPA20TA,T4/T5/T6;
    2、额定电压:AC220/380V,非标准电压:12V/24V/36V/127V/660V;
    3、总开关电流:10A-800A;分开关电流:1A-630A;
    4、防护等级:IP54/IP55/IP65;
    5、螺纹规格:DN15-DN100/G1/2-G4寸
    6、引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

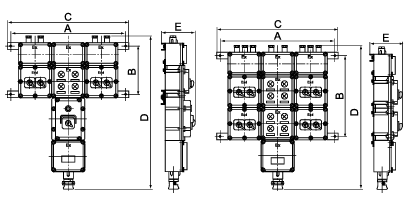

    四、主要外形尺寸及安装形式:


    五、安装、使用与维修:
    1、安装前应检查本产品铭牌上所列基本数据是否与实际使用条件相符;
    2、产品应可靠接地;
    3、无论何种接线须将引入装置密封圈压;
    4、维修时必须切断前级电源后开盖;
    5、引入装置密封圈和橡胶垫均采用耐油橡胶3001制造,用户在使用、维修过程中若发现老化应与制造厂定购,并及时更换以确保防爆性能;
    6、在隔爆面上均匀涂以204-1防锈油脂后在投入使用;
    7、海拔不超过2000m;
    8、周围环境温度为-20~+400C;
    9、周围空气相对湿度不大于95%;
    10、在无显著摇动和冲出振动的地方;
    11、污染等级为3级;
    12、无破坏金属和绝缘的腐蚀性气体或蒸汽的地方;
    13、与垂直面的安装角度不超过15度;

    六、订货须知:
    订货时请将支路数及各支路对应的电流,进出线口数量及相应的方向,规格要求明确,如有总开关并注明总开关的电流大小或提供图纸。

    产品型号 A B C D E
    BXM(D)-4 625 285 665 680 192
    BXM(D)-6 625 476 665 710 192
    BXM(D)-8 625 476 665 710 192
    BXM(D)-10 660 728 700 1120 192
    BXM(D)-12 660 728 700 1120 192
    BXM(D)-4K 625 285 665 932 200
    BXM(D)-6K 625 476 665 960 200
    BXM(D)-8K 625 476 665 960 200
    BXM(D)-10K 660 728 700 1370 200
    BXM(D)-12K 660 728 700 1370 200
